Ступица режущего узла BDM ARMOR 2.0

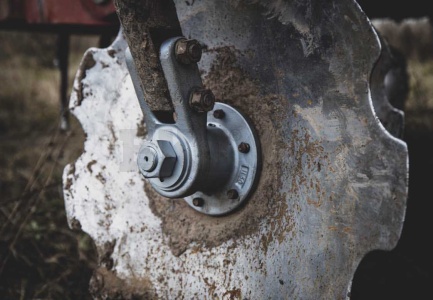

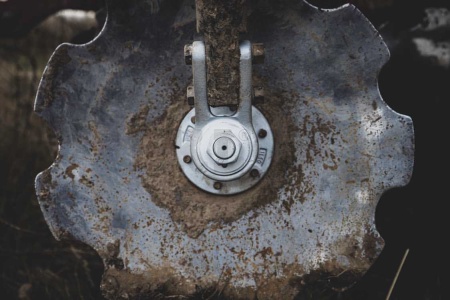

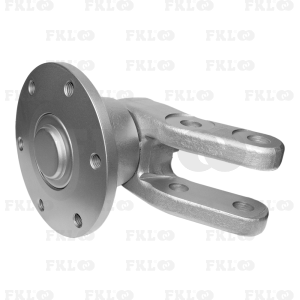

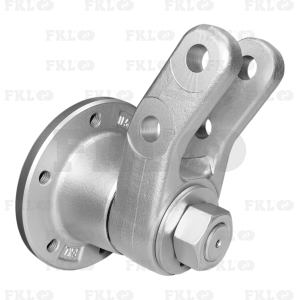

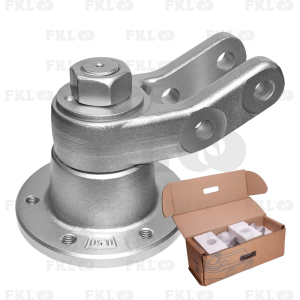

Ступица BDM ARMOR 2.0 с адаптером под жесткую стойку обладает высокими эксплуатационными характеристиками и разработаны FKL специально для дисковых борон типа БДМ.

Конструкция на основе интегрированного в корпус двухрядного радиально-упорного шарикового подшипника и кассетного уплотнения обеспечивает изделию более продолжительный срок службы по сравнению со ступицами со стандартным подшипником.

Корпус ступицы является внешним кольцом подшипника, что позволяет устанавливать шарики большего диаметра, за счет чего значительно увеличена грузоподъемность ступицы и устранены возможные люфты между ступицей и внешним кольцом подшипника.

Смазка и уплотнения рассчитаны на весь срок эксплуатации подшипника.

Адаптер для крепления ступицы на стойку выполнен технологией ковки из стали С45 (С.1530)

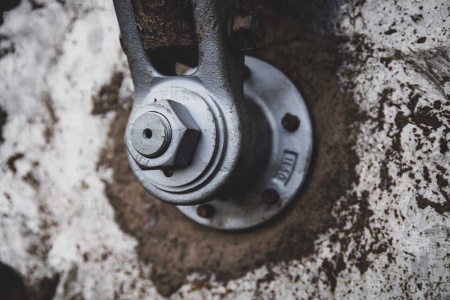

Для фиксации гайкой адаптера на ось ступицы используется шайба в виде тарельчатой пружины, она имеет 2 функции:

• Предотвращает откручивание резьбового соединения под действием вибрации.
• Обеспечивает осевое усилие в 8 тонн, которое позволяет выбрать люфты при работе подшипника, тем самым позволяя выработать подшипнику весь свой ресурс на 100%.

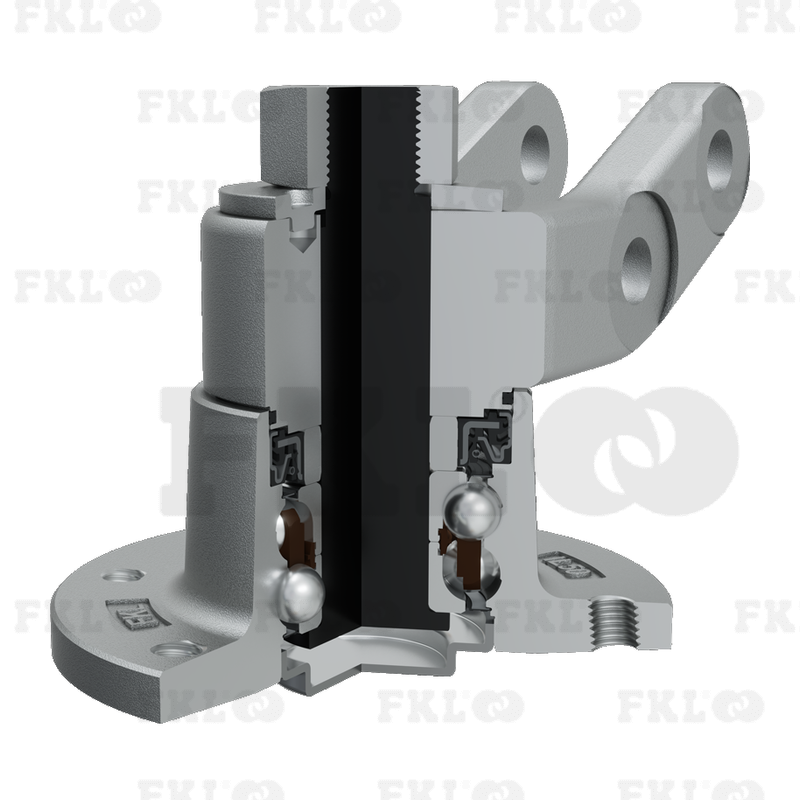

Внутренняя конструкция ступицы и уплотнения

ПРЕИМУЩЕСТВА

• 100% контроль осевого зазора каждой ступицы на сборочной линии FKL.

• 100% контроль момента затяжки гайки на оси на сборочной линии FKL.

• Более продолжительный срок службы ступицы благодаря надежной системе уплотнений и увеличенной на 30% грузоподъемности по сравнению со ступицами такого же типоразмера.

• Уникальная защита внутренней конструкции за счет запрессованного 6 кромочного кассетного уплотнения с подпружиненной кромкой.

• Отсутствие необходимости технического обслуживания узла увеличивает срок службы и уменьшает расходы по его эксплуатации.

• Оцинкованная поверхность фланца, устойчивость к коррозии.

• Простота монтажа и замены.

• Заводская гарантия 2 года.

УСТАНОВКА

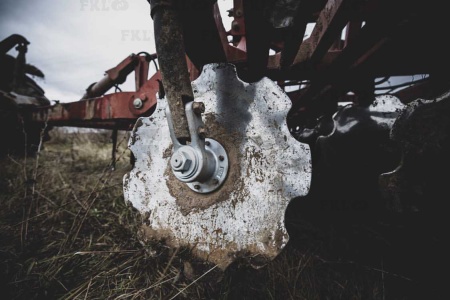

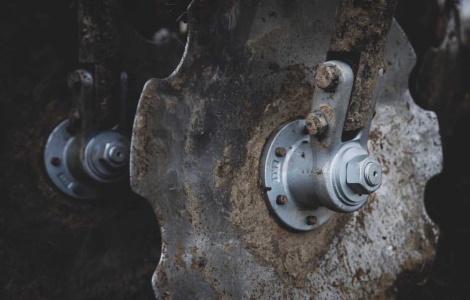

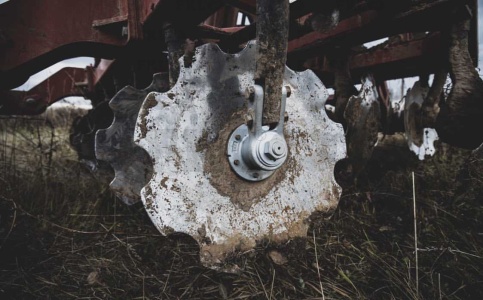

Крепление ступицы с адаптером на стойку бороны осуществяется с помощью двух болтов M16x2. Момент затяжки гайки через гроверную шайбу составляет 175-210 Н*м (max). Использование обоих болтов для монтажа на стойку обязательно.

ОТЛИЧИЕ НОВОГО ПОКОЛЕНИЯ СТУПИЦ BDM ARMOR 2.0

Уменьшен радиус округлой части (круглого корпуса) адаптера для большей обтекаемости ступицы землей и устранения эффекта запрессовывания земли в ступицу.

Площадь поперечного сечения двух кронштейнов в местах концентрации напряжений увеличена на 41%, в связи с чем допустимый момент сопротивления на изгиб кронштейнов увеличен на 60%. Это позволяет решить проблему разгибания и обламывания адаптера даже в условиях сильной перегрузки.

Установлено дополнительное двухкромочное уплотнение перед кассетным уплотнением, что предотвращает прямое попадание земли в кассетное уплотнение и значительно повышает срок службы ступицы.
